Tổng Quan

Pro Cooling Tray (PCT) là phụ kiện quan trọng đi kèm với máy rang cà phê Aillio Bullet R1/R2. Chiếc khay này sử dụng cánh khuấy có động cơ và quạt tích hợp để làm nguội hạt cà phê vừa rang trong vài phút, giúp giữ nguyên hương vị đã phát triển trong quá trình rang. Bộ não điều khiển cơ chế này là một bản mạch PCB (printed circuit board) nhỏ, quản lý tốc độ động cơ, hoạt động của quạt và các ngưỡng bảo vệ an toàn.

Khi PCB bị lỗi — do quá tải điện, ẩm ướt xâm nhập hoặc hao mòn theo thời gian — khay có thể ngừng quay, quạt không khởi động được, hoặc cả thiết bị mất phản hồi. Bài hướng dẫn này trình bày quy trình thay thế PCB chính thức từ Aillio dành cho Pro Cooling Tray.

Dấu Hiệu Cần Thay Thế PCB

  • Động cơ khay làm mát không quay dù đã bật nguồn.
  • Quạt chạy nhưng động cơ cánh khuấy im lặng.
  • Khay mất phản hồi, đèn trạng thái không sáng.
  • Có vết cháy hoặc mùi khét gần khu vực PCB.
  • Phần mềm RoasTime báo lỗi mất kết nối với cooling tray.

Những Thứ Cần Chuẩn Bị

  • PCB thay thế chính hãng của Aillio Pro Cooling Tray (đặt hàng tại aillio.com hoặc nhà phân phối chính thức tại Việt Nam).
  • Tuốc nơ vít JIS hoặc Phillips cỡ #1 và #2.
  • Cọng nhựa hoặc thanh bẩy nhựa (spudger).
  • Dây đeo tĩnh điện (khuyến nghị).
  • Không gian làm việc sạch sẽ, đủ ánh sáng.

Các Bước Thay Thế

  1. Tắt nguồn và rút phích cắm. Ngắt kết nối Pro Cooling Tray khỏi Bullet R1/R2 và khỏi ổ cắm điện. Chờ thiết bị nguội hoàn toàn.
  2. Tháo vít đáy đế. Lật ngược khay, tháo tất cả vít ở đáy. Giữ vít trong hộp nhỏ để tránh mất.
  3. Mở tấm đáy đế. Nhẹ nhàng bẩy tấm đáy đế bằng cọng nhựa. Tránh dùng dụng cụ bằng kim loại gần PCB để không gây ngắn mạch.
  4. Xác định vị trí PCB. Bản mạch nằm gần vỏ động cơ, được kết nối bằng cáp ribbon và hai đầu dây động cơ.
  5. Chụp ảnh tất cả đầu nối trước khi tháo. Chụp rõ từng cáp và chiều hướng của nó. Đây là tài liệu tham khảo khi lắp lại.
  6. Ngắt kết nối cáp. Tháo cáp ribbon và dây động cơ cẩn thận. Nhiều cáp dùng khóa ZIF — nâng chốt khóa lên trước khi kéo ra.

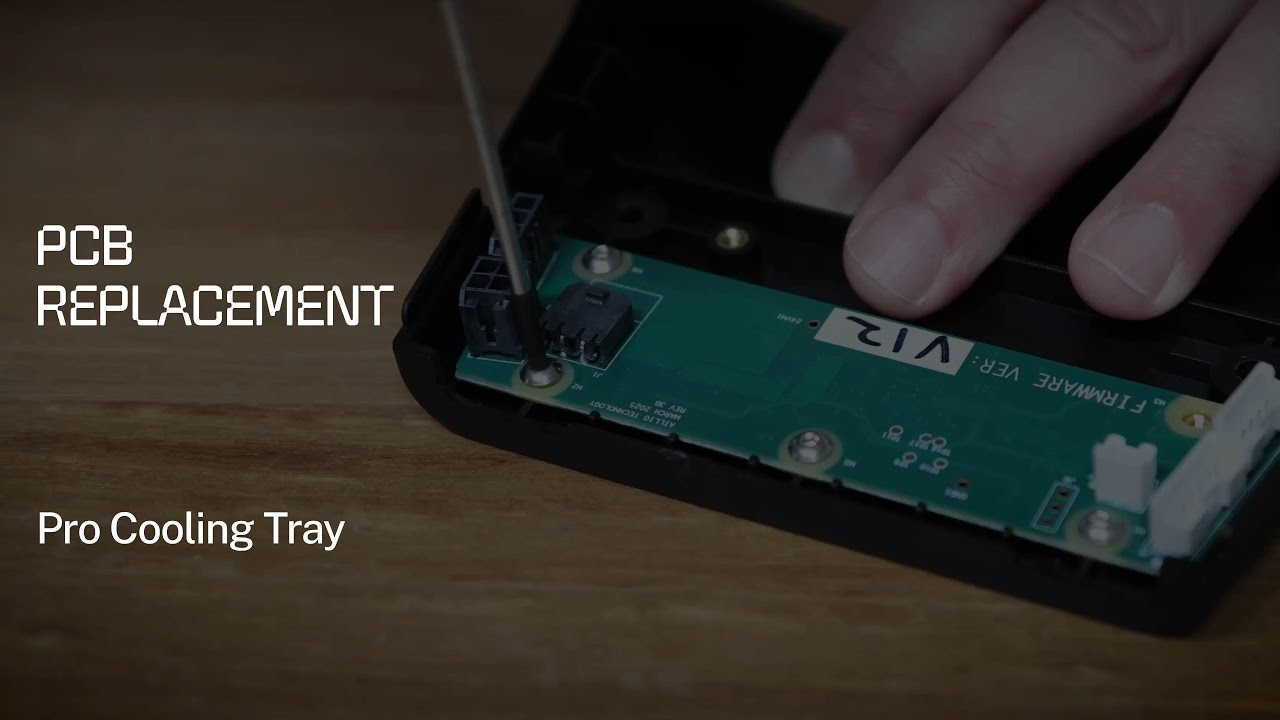

  7. Tháo PCB cũ. Tháo vít giữ PCB và nhẹ nhàng nhấc bản mạch ra khỏi vỏ.
  8. Lắp PCB mới. Đặt bản mạch mới vào vị trí, vặn vít vừa đủ (không vặn quá mạnh), sau đó cắm lại tất cả các cáp theo đúng chiều đã chụp ảnh trước đó.
  9. Lắp ráp lại. Gắn trở lại tấm đáy đế và vặn lại tất cả vít.
  10. Kiểm tra trước khi đóng hoàn toàn. Kết nối khay vào Bullet, bật nguồn và xác nhận cánh khuấy quay, quạt chạy. Kiểm tra RoasTime không còn báo lỗi cooling tray.

Lưu Ý Để Sửa Chữa Thành Công

Luôn sử dụng PCB thay thế chính hãng của Aillio. Linh kiện từ hãng thứ ba có thể không tương thích với phiên bản firmware mà RoasTime yêu cầu, gây ra lỗi mới. Nếu máy vẫn còn trong thời hạn bảo hành, hãy liên hệ Bộ phận Hỗ trợ Aillio trước khi tự mở thiết bị — tự sửa có thể làm mất quyền bảo hành.

Cần Hỗ Trợ Thêm?

Bài viết này đi kèm với video hướng dẫn kỹ thuật chính thức của Aillio. Với các sự cố phức tạp hơn — hỏng động cơ, nứt vỡ, lỗi firmware — hãy liên hệ trực tiếp Bộ phận Hỗ trợ Aillio tại aillio.com/contact-us. Bình luận trên video YouTube đã bị tắt chủ động; kênh Hỗ trợ là con đường nhanh nhất để giải quyết vấn đề.
